Барьеры искрозащиты "ССофт: Би" предназначены для искрозащиты сигнальных цепей двухпроводных датчиков с унифицированным выходным сигналом 0-20 мА, 0-10 В постоянного тока или дискретным выходным сигналом, для передачи питания со стабилизированным искробезопасным напряжением датчиков и других устройств, для передачи сигналов стандартов RS232/RS422/ RS485 с обеспечением искробезопасности в системах контроля и электроавтоматики взрывоопасных производств. Барьеры являются пассивными, имеют гальваническую связь между входом и выходом и относятся к классу шунтдиодных барьеров с обязательным искрозащитным заземлением. Барьеры с входными искробезопасными электрическими цепями уровня взрывозащиты «ia» в подгруппах IIC, IIB, соответствуют требованиям ГОСТ Р МЭК 60079-0-2011, ГОСТ Р МЭК 60079-11-2010 и предназначены для установки за пределами взрывоопасных зон помещений и наружных установок.
МОДИФИКАЦИИ:
Барьер искрозащиты «ССофт:БИ» - 2- 16 - 4КБарьер искрозащиты «ССофт:БИ» - 2 - 32 - 8К
Барьер искрозащиты «ССофт:БИ» - 1 - 8 -2К
Барьер искрозащиты «ССофт:БИ» - 1 - 16 - 4К
Барьер искрозащиты «ССофт:БИ» - 1 - 26 - 6К
ФУНКЦИОНАЛЬНЫЕ И КОНСТРУКТИВНЫЕ ПРЕИМУЩЕСТВА
- Удобный корпус из высококачественного пластика, крепление на DIN-рейку;
- Обеспечение двойного заземления искробарьера: через лепесток заземления и через DIN-рейку. Размеры лепестка заземления позволяют подключать провод заземления сечением 4 мм², обеспечивающего надежное заземление. Также подключение заземления не задействует клеммы искробарьера, что позволяет увеличить количество подключаемых датчиков к одному искробарьеру;
- Большое количество искробезопасных каналов в одном корпусе барьера (до 8 каналов) значительно снижает стоимость одной единицы искробезопасной цепи;

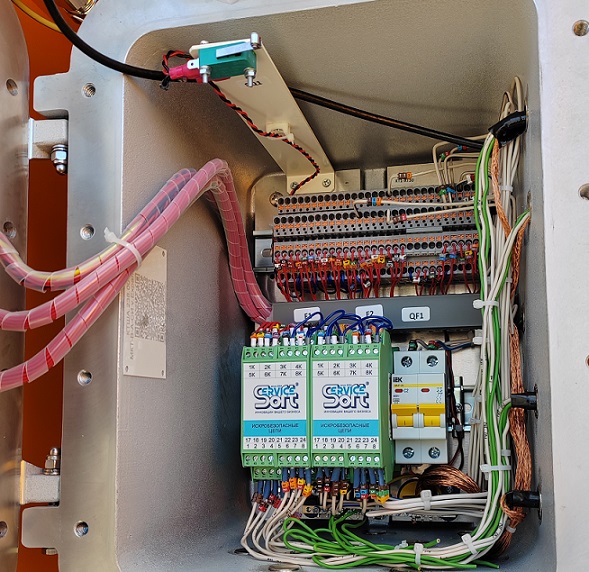

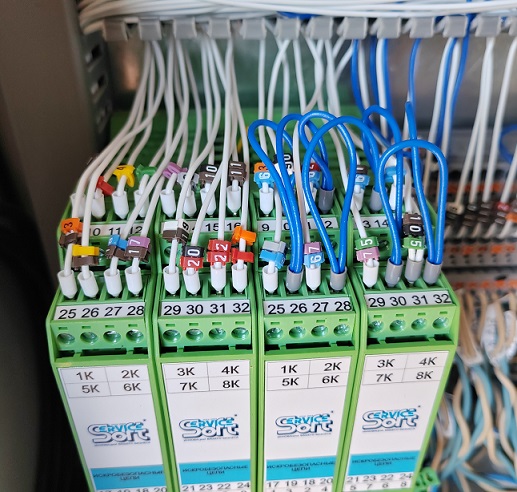

- Двухрядное расположение клеммных выводов позволяет существенно сэкономить пространство в шкафах автоматики и уменьшить их размеры, что особенно актуально для взрывонепроницаемых оболочек;
- Использование высококачественных FAST ACTING предохранителей, срабатывающих при всплесках тока и напряжения за 1 микро секунду. Обеспечение надежной защиты взрывоопасных зон от попадания в них искровых разрядов;
- Использование в качестве ограничительных стабилитронов TVS- диодов, которые способны подавлять импульсные электрические перенапряжения. TVS-диоды обладают высоким быстродействием, что практически исключает появление выбросов напряжения на нагрузке;
- Низкое проходное сопротивление (130 Ом). Минимальное влияние на передачу сигнала с датчиков (не более 0,1%).
