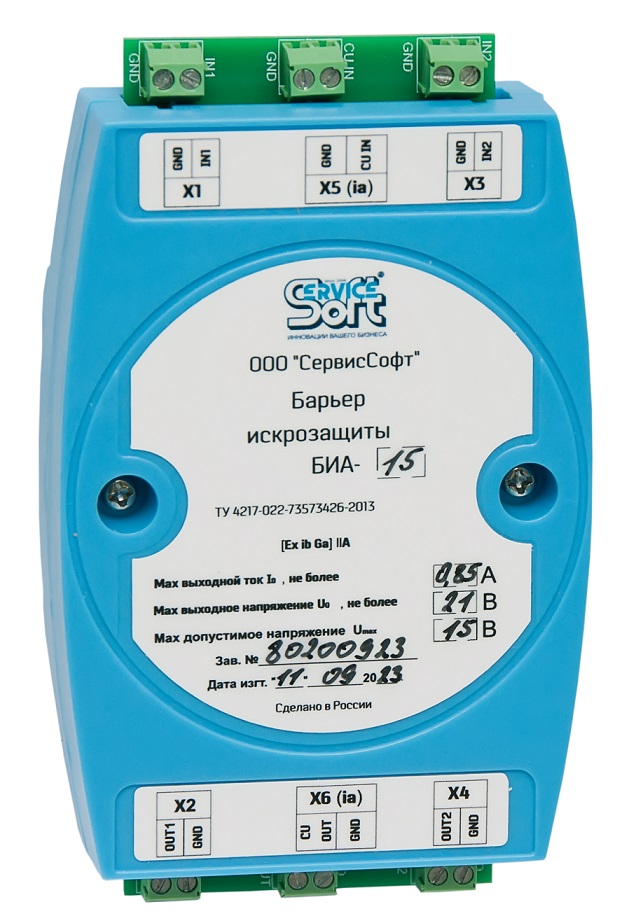

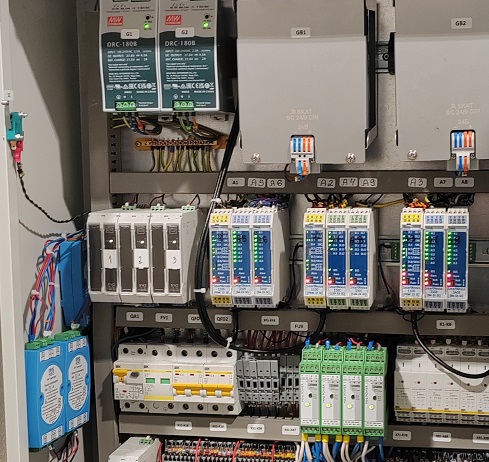

Барьеры искрозащиты предназначены для ограничения напряжений и токов, в цепи питания, до уровней искробезопасной цепи «ib». Используется в системах контроля и электроавтоматики, находящихся во взрывоопасной зоне. Барьер не оказывает влияние на напряжение питания нагрузки до момента превышения потребляемым током уровня ограничения, в отличии от шунт-диодных барьеров. Барьеры обеспечивают взрывозащищенность благодаря ограничению электрической мощности в искробезопасной цепи до значений, исключающих возникновения искры достаточной для воспламенения взрывоопасной среды.
Функциональные преимущества
- Ограничение максимального напряжения реализованона основе стабилитронов (TVS – диодов), включенных параллельно цепи нагрузки. В случае превышения входного напряжения стабилитрон открывается и шунтирует цепь, ограничивая напряжение на заданном уровне. При долговременном превышении напряжения в цепи предусмотрен плавкий предохранитель. Он обеспечивает разрыв цепи до достижения критических значений нагрева стабилитрона.
- Ограничение тока обеспечивается за счет работы пороговой схемы. При токе ниже порога срабатывания встроенный в барьер электронный ключ находится в замкнутом состоянии. При этом падение напряжения на барьере минимально. При превышении тока ключ отключает нагрузку и остается в разомкнутом состоянии до снятия питающего напряжения. Схемы ограничения напряжения и тока продублированы - с целью повышения надежности.

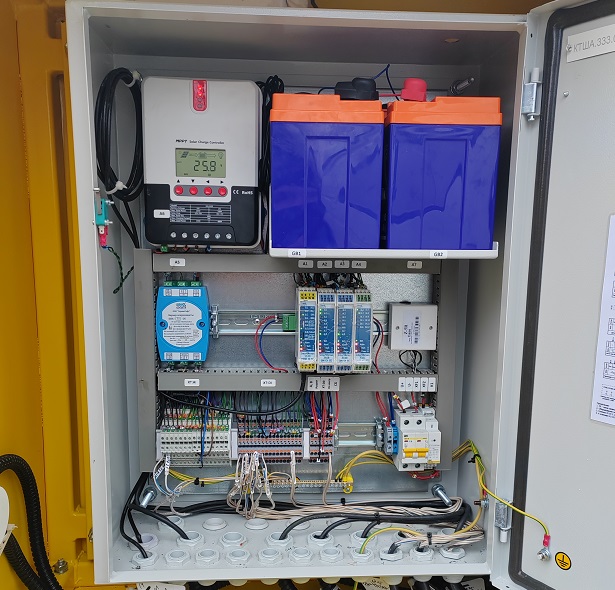

- Дополнительно в барьере предусмотрен еще один канал контроля напряжения АКБ, в котором ограничение тока осуществляется за счет токоограничительных резисторов, схема которых повторяет классические шунт-диодные барьеры.
