Датчик предназначен для контроля положения подвижных элементов технологических агрегатов химической, нефтехимической, пищевой и других отраслей промышленности и выдачи электрического сигнала при достижении элементом контролируемого положения, т.е. выполнения функции конечного бесконтактного выключателя. Датчик может быть использован как средство контроля в составе системы блокировки агрегатов, предназначенной для создания локальных и распределенных систем противоаварийной защиты и сигнализации промышленного оборудования.

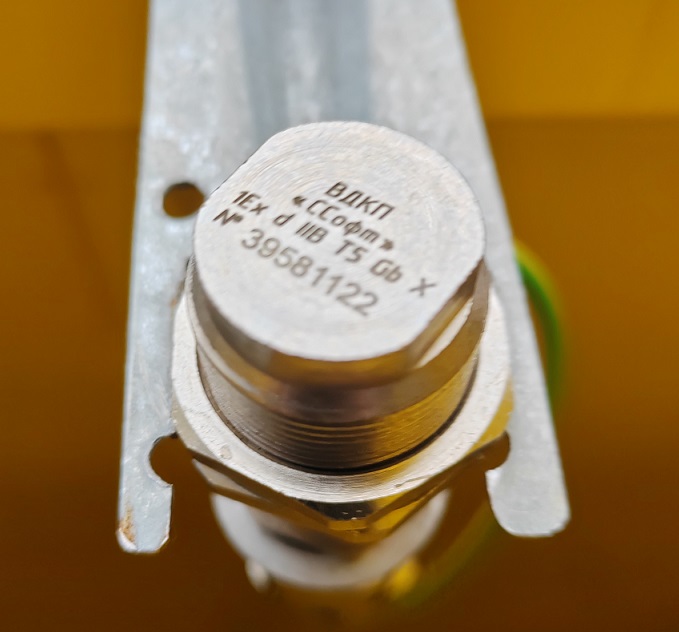

ВЗРЫВОЗАЩИЩЕННЫЙ ДАТЧИК КОНЕЧНЫХ ПОЛОЖЕНИЙ ВДКП «ССOФТ»
Взрывозащищённый датчик конечных положений ВДКП «ССофт» предназначен для контроля положения подвижных элементов технологических объектов.
Описание
Характеристики
| Наименование | Значение | |||
|
|
ВДКП-1- Б / Lхх |
ВДКП-2- Н /Lхх |
ВДКП-2-М/Lхх |
ВДКП-2-У |
|
Маркировка взрывозащиты |
1Ex d IIВ T5 GbX |
0Ex ia IIВ T5 Ga Х |
||
| Степень пыле- и влагозащиты, IP, не менее |
66 |
|||
|
Температурный диапазон эксплуатации, ◦С |
-50…+70 |
|||
| Коммутируемое напряжение, В, не более | 60 |
25 |
||
| Пропускной ток, А, не более | 0,5 | 0,1 | ||
| Коммутируемая мощность, Вт, не более | 4 | 2,5 | ||
|
Контактная схема |
НР/НЗ |
|||
|
ВДКП «ССофт» – Х – Х/ LХХ 1 2 3 4 1 – взрывозащищенный датчик конечных положений; 2 – вид взрывозащищенного исполнения (1 – взрывонепроницаемая оболочка, 2 – искробезопасная электрическая цепь); 3 – буквенное обозначение типа кабельного ввода (Б – постоянно присоединенный бронированный кабель, Н –постоянно присоединенный небронированный кабель, М – постоянно присоединенный небронированный кабель в металлорукаве номинальным диаметром 15 мм, У – универсальный кабельный ввод под небронированный кабель (диапазон диаметров обжимаемого кабеля от 6 до 12 мм), с возможностью установки металлорукава номинальным диаметром 15 мм); 4 – длина кабеля (ХХ м) по требованию заказчика.
|
||||
