Аналоговый модуль представляет собой измерительный прибор, снимающий данные с датчиков. Модуль поддерживает два диапазона измерений 0..5 В и 4..20 мА. Контролирует амплитуду измеряемых величин, при превышении значений установленных как аварийные формирует аварийный сигнал передаваемые на головной модуль. Также обеспечивает питание датчиков.

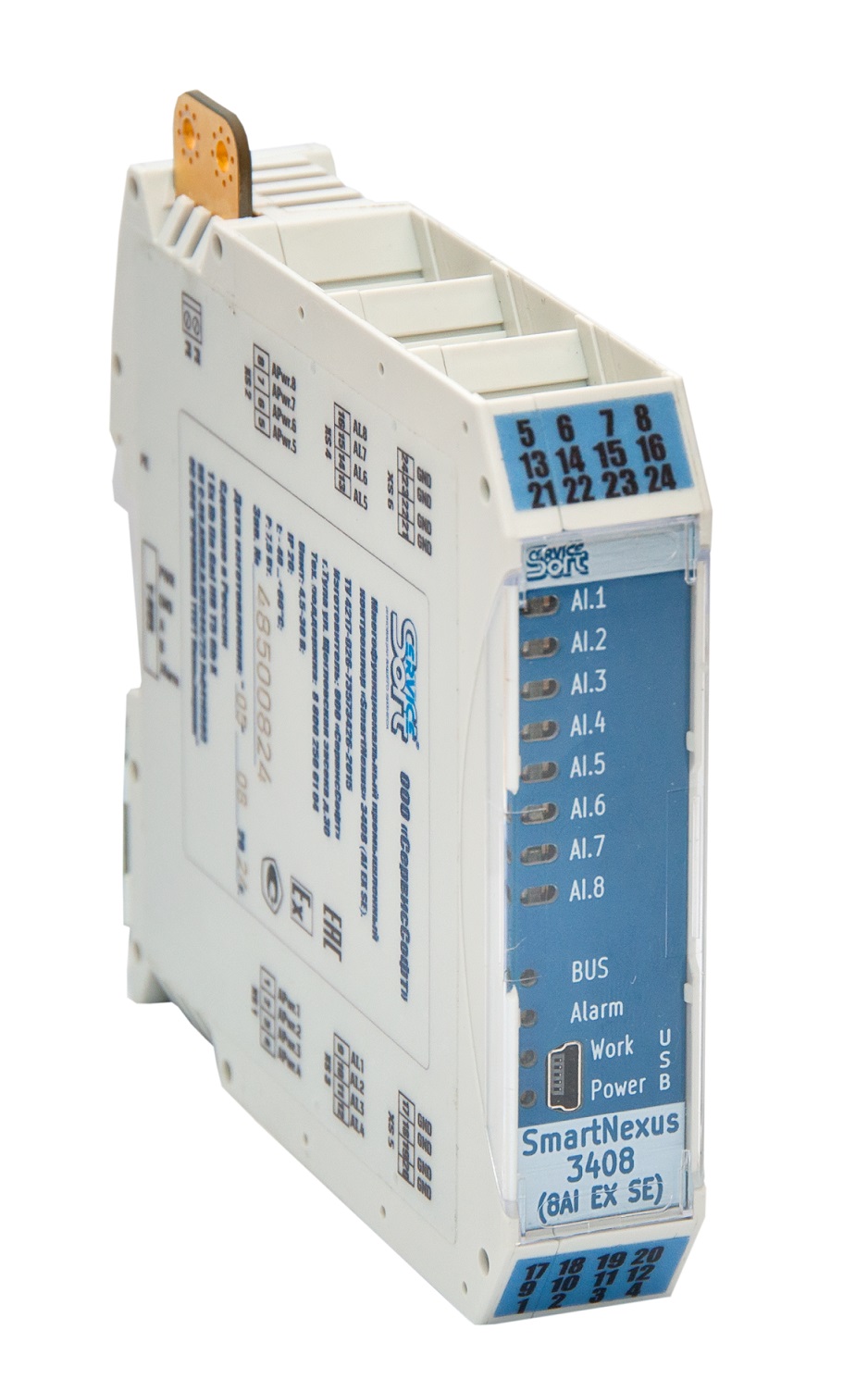

АНАЛОГОВЫЙ МОДУЛЬ «SMARTNEXUS»
Аналоговый модуль представляет собой измерительный прибор, снимающий данные с датчиков.
НОВИНКА
Описание
Характеристики
Номинальное напряжение питания, В |
от 4,5 до 30 |
Ток потребления в спящем режиме, не более, мкА (при напряжении питания 24В) | 15 |
Напряжение питания датчиков первичной информации, В |
5, 12, 24 ±5% |
Искробезопасная цепь |
«ia» |
Ток потребления датчиков первичной информации, не более, мА |
25 |
Количество каналов измерения 0...20 мА / 0..5 В, шт. |
8 (искробезопасная цепь «ia») |
Интерфейс RS-485 для работы с головным модулем искробезопасная цепь |
«ia» |
Дискретный вход/выход для формирования сигнала «Тревога» искробезопасная цепь |
«ia» |
Допускаемая основная приведенная погрешность каналов 0..5 В | ±0,3% |
Допускаемая основная приведенная погрешность каналов 0..20 мА | ±0,3% |
Протокол передачи данных | Modbus RTU |
